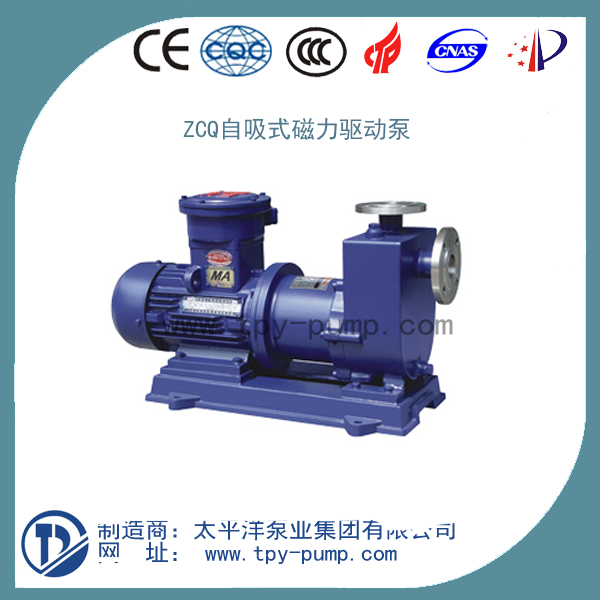

ZCQ型自吸式磁力泵
- 型 號：
- 類 別：
- 價 格：￥咨詢
- 產 地：
產品描述
ZCQ型自吸式磁力泵型號描述:
ZCQ型自吸式磁力泵(以下簡稱自吸泵)該泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集皂吸于一身，不需底閥和引灌水，自吸高度4米。
ZCQ型自吸式磁力泵工作原理:
ZCQ型自吸式磁力泵采用外混式軸向回水泵體結構，泵體由吸液室、儲液室、蝸殼、回流孔、氣液分離室等部份組成，結構見圖一。泵啟動后，在離心力的作用下，吸水室中的剩余液與進液管路中的空氣被葉輪攪拌成氣水混合物，混合物經蝸殼進入氣液分離室，隨著速度減慢，導致氣水分離，空氣由泵出液口排出，液經回水孔返回泵內，經過多次循環，進液管道中的空氣被排凈，使泵內形成一定的真空度，達到自吸的作用。
ZCQ型自吸式磁力泵產品特點:
ZCQ型自吸式磁力泵以靜密封取代動密封，使泵的過流部件處于完全密封狀態，徹底解決了其它泵機械密封無法避免的跑、冒、滴、漏之弊病，泵體及過流部件的材料均采用了耐腐蝕的不銹鋼、鋼玉陶瓷、四氟石墨等材料制造，既有CQ型磁力驅動泵的功能，又集自吸于一身，不需底閥和引灌水，自吸高度4米。
ZCQ型自吸式磁力泵產品用途:
CQ型自吸式磁力泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

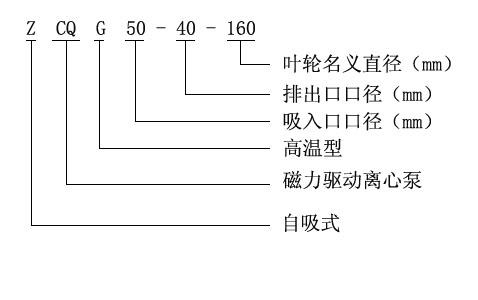

ZCQ型自吸式磁力泵型號意義:
性能參數
|
型 號 |
口徑 |
流量 (m3/h) |
揚程 (m) |
電機功率 (kw) |
電 壓 (v) |
材 質 |
|
|
進口 |
出口 |
||||||
|
ZCQ20-15-100 |
20 |
15 |
3 |
12 |
0.37 |
220/380 |
不 銹 鋼
|
|
ZCQ25-20-115 |
25 |
20 |
6.6 |
15 |
1.1 |
380 |
|
|
ZCQ32-25-115 |
32 |
25 |
6.6 |
15 |
1.1 |
380 |
|
|
ZCQ32-25-145 |
32 |
25 |
6.6 |
25 |
1.1 |
380 |
|
|
ZCQ40-32-132 |
40 |
32 |
10.8 |
20 |
2.2 |
380 |
|
|
ZCQ40-32-160 |
40 |
32 |
12 |
32 |
4 |
380 |
|
|
ZCQ50-40-145 |
50 |
40 |
14.4 |
25 |
4 |
380 |
|
|
ZCQ50-40-160 |
50 |
40 |
13.2 |
32 |
4 |
380 |
|
|
ZCQ65-50-145 |
65 |
50 |
16.8 |
25 |
5.5 |
380 |
|
|
ZCQ65-50-160 |
65 |
50 |
27 |
32 |
7.5 |
380 |
|
|
ZCQ80-65-125 |
80 |
65 |
51 |
20 |
7.5 |
380 |
|
|
ZCQ80-65-160 |
80 |
65 |
51 |
32 |
15 |
380 |
|
|
ZCQ80-50-200 |
80 |
65 |
51 |
50 |
22 |
380 |
|
|
ZCQ80-50-250 |
80 |
50 |
51 |
80 |
37 |
380 |
|
|
ZCQ100-80-160 |
100 |
80 |
100 |
32 |
22 |
380 |
|
|
ZCQ100-65-200 |
100 |
65 |
100 |
50 |
37 |
380 |
|
|
ZCQ100-65-250 |
100 |
65 |
100 |
80 |
55 |
380 |
|
產品結構

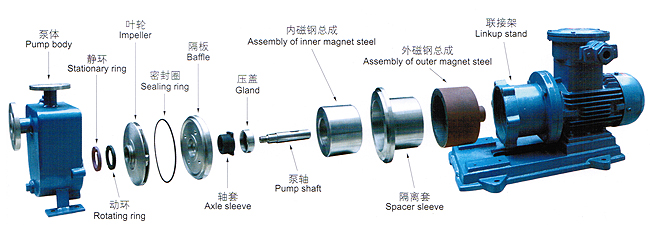

ZCQ型自吸式磁力泵分解圖:
CQ型自吸式磁力泵故障分析與排除方法：
|
故障形式 |
產生原因 |
排除方法 |
|
自吸式磁力泵不出水 |
1．水泵反轉 2．吸入管路漏氣 3．泵體內未回儲液或儲液不足 4．電壓太高，啟動時內外磁打滑 5．吸程太高或吸入管路太長 |
改變電機接線 杜絕漏氣 增加泵內儲液量 調正電壓 降低吸程或縮短管路 |
|
自吸式磁力泵出水不足 |
1．吸入管徑太小 2．葉輪流道阻塞 3．揚程過高 4．轉速太低 |
調換進水管 清洗葉輪 開大出水閥 恢復額定轉速 |
|
自吸式磁力泵揚程過低 |
1．流量過大 2．轉速太低 |
關小出水閥 恢復額轉速 |
|
自吸式磁力泵噪音太大 |
1．軸嚴重磨損 2．軸套嚴重磨損 3．驅動磁鋼杯與隔離套接觸 |
更換泵軸 更換軸套 拆除泵頭重新組裝 |
|
自吸式磁力泵漏液 |
O型密封圈損壞 |
更換O型密封圈 |
